ARCHICAD ve 2D – Elemanların Kalemlerini Özelleştirmek

Selam.

ARCHICAD ve 2D” video eğitim serisindeki sıradaki başlık (serideki üçüncü eğitim video’su):

ARCHICAD ve 2D – Elemanların Kalemlerini Özelleştirmek

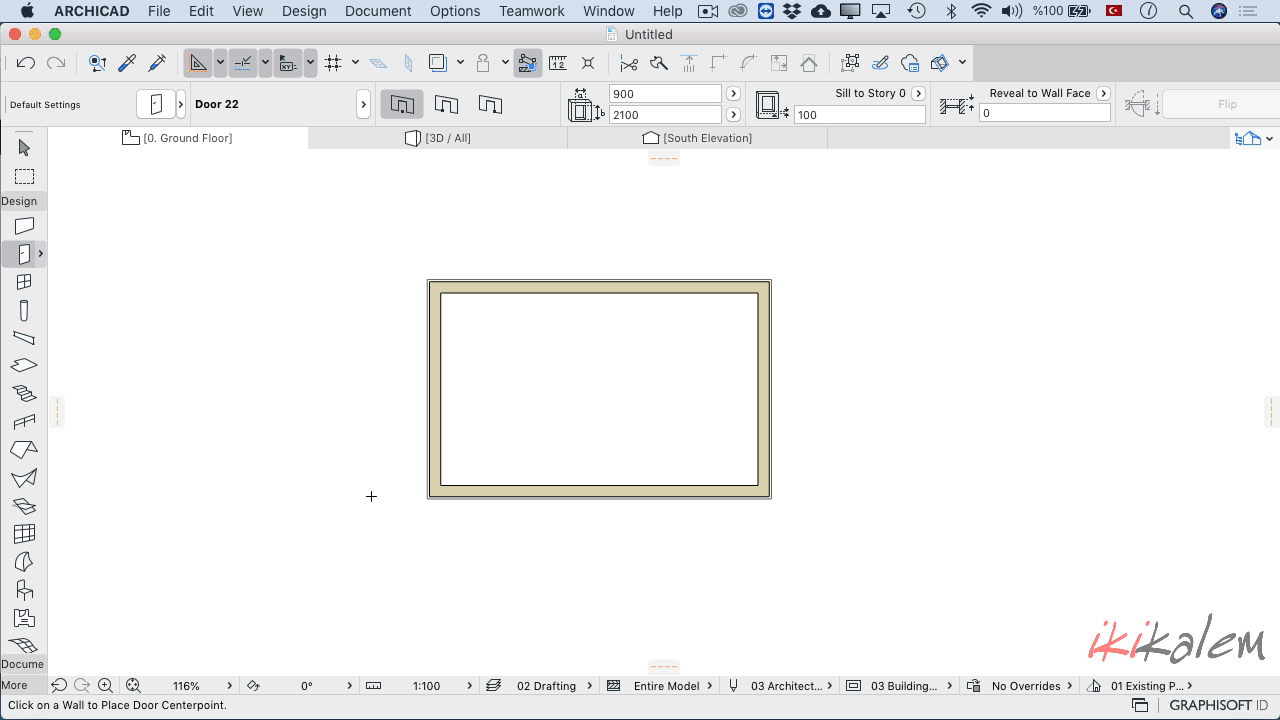

Floor Plan and Section (Kat Planı ve Kesit) seçenekleri altında duvar, döşeme, kolon ve kiriş gibi genel yapı elemanlarının plan, kesit ve cephe düzlemlerinde kesite veya görünüşe girmeleri durumunda hangi kalemlerle çizilecekleri, kesite girdiklerinde Kesit Deseni (Cut Fill) kalemlerinin ne olacağı, döşeme, arazi, morph vb. elemanların ise örneğin plan düzlemlerinde istenirse hangi desenlerle taranacakları (Cover Fill), planda ne şekilde görüntülenecekleri (kesit düzleminden nasıl etkilenecekleri), döşeme gibi elemanların hangi katlara izdüşüm çizgilerini transfer edebilecekleri gibi teknik çizimi ilgilendiren birçok tercihi düzenlenebilir.

ARCHICAD içerisinde farklı ölçeklerdeki çizimlere atanmak üzere standart olarak 11 farklı Kalem Seti (Pen Set) ve her sette 255 adet kalem bulunur. Bu kalemler belirli bir düzen içerisinde tasarım araçlarına tahsis edilmiştir, örneğin 7’nci sütundaki kalemler yalnızca Duvar ve Giydirme Cephe araçlarına özel olarak ön tanımlanmıştır. Örneğimizde 27 no’lu kalem, hemen tüm kalem setleri içerisinde var olup duvarların planda ve kesit düzlemlerinde kesite girmesi durumunda konturlarının hangi kalınlık ve renkte çizileceğini/basılacağını belirler. Bu kalemin kalınlığını veya rengini değiştirmek istediğinizde genelde kullanıcıların refleks olarak Kat Planı ve Kesit seçenekleri altından bu kalemi farklı numarada bir kalemle değiştirdiklerini görürüz. Oysa önerimiz, kalınlığı veya rengi değiştirilmek istenen kalemin direkt olarak “kendisine” ulaşmanız (yani Kalemler & Renkler (Pens & Colors) ayarlarından ilgili kalem numarasına erişmeniz) ve o kalemin “kendisini” değiştirmenizdir…

Başka bir örneği şöyle verelim: Standart bir ARCHICAD kurulumunda plana yerleştirdiğiniz basit bir kolonun dış konturları bordo bir renge sahiptir ve 3 no’lu “Mimari 100 (Architectural 100)” isimli kalem setinde kalınlığı 0,35 mm’dir. Bu kalemin kalınlığını/rengini değiştirmek (örneğin siyah ve 0,40 mm yapmak) için kalem setleri ayarlarına gidip ilgili kalem olan 28’i bulmalı ve onun rengini/kalınlığını düzenlemelisiniz. Bu işlem, şimdiye kadar yerleştirdiğiniz tüm kolonların rengini tek seferde değiştirmekle kalmayacak, bundan sonra gelecek tüm kolonların da sizin isteğiniz renkte/kalınlıkta görüntülenmesini/basılmasını garantileyecektir. 😉

Önemli not: Yaptığınız her değişiklik sonrasında değiştirilen kalem setinizi ayarlar penceresinden kaydetmeyi unutmayınız, aksi halde bu değişiklik baskıda çıkmayabilir, söylemedi demeyin. 😉

ARCHICAD ile ilgili diğer eğitim video’lar ve webinar kayıtlarım için ARCHICAD-TR Youtube kanalımı takip edebilirsiniz.

Bir sonraki eğitim video’sunda tekrar görüşmek dileğiyle, esenlikler dilerim.

Ender
